CAD射线命令Ray用法

CAD Ray命令的用法：

在CAD命令栏上，输入RAY后空格，选择射线的起点，再选择射线通过的点或是角度。就可以完成射线的绘制。

定义和用法：

CAD射线，创建开始于一点并无限延伸的线。CAD线向一个方向无限延伸的直线（称为射线）可用作创建建其他对象的参照。

Ray射线命令实例：

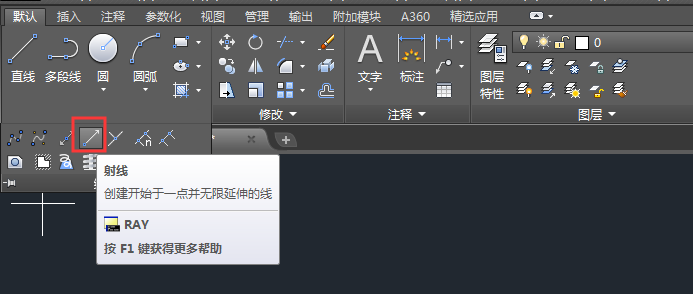

1、打开CAD2018软件，点击绘图版块的射线工具，或是输入RAY命令进行空格进入。

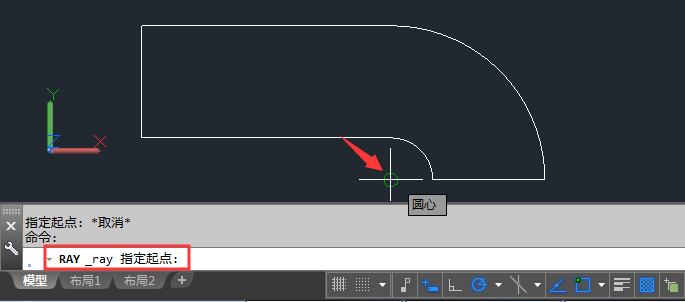

2、RAY指定的起点，也是跟据实际情况而定。在这里以圆心点为起点。

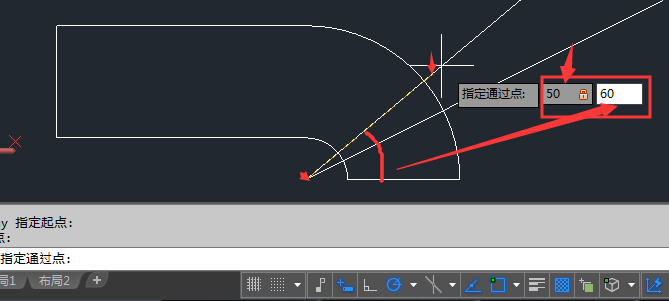

3、RAY指定通过点。也可以任意点。也可以设置参数，参数的设置的方法一般如@50<60。意思是绘制来的射线通过的点是50mm的位置。与水平成60度的角度。这种就是有规律性的。

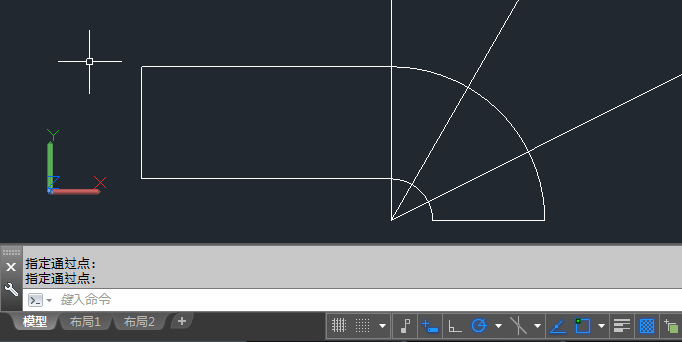

4、你也可以试一试不同角度的结果。效果如下：



注意：射线是无法进标长度与角度的。
