Ug8.0绘制吊钩

类别:windows教程  发布时间:2015-03-30 20:04:37  点击:13715


作品简介:
原创作品展示:

Ug8.0绘制吊钩

在软件自学网上看到网友用autocad2007绘制的起重机虎头钩,便用ug8.0绘制了一下。
1:在草图环境中先绘制出吊钩的圆弧连接部分(即钩头) ,以上的圆柱体先不绘制。
2:建模环境中,此教程由软件自学网首发,“拉伸”1中曲线做一个片体作为辅助基准面,然后和cad网友一样在圆弧                        连接的切点处做虎头钩的6个截面。
3:“通过曲线网格”命令以截面线为主曲线,1中圆弧为交叉曲线分别和2中片体相切完成钩头片体制作。“镜像特征”命令完成另一部分。“有界平面”命令将片体封口。“缝合”命令将片体缝合,片体变为实体。
4:“圆柱体”命令完成钩头以上的圆柱体部分。
5:“螺纹”命令做螺纹
6:“沟槽”命令完成退刀槽的制作。
7:“倒圆角”命令倒规定的圆角。
8:“艺术外观”渲染给定金属材料,使之接近真实物体。

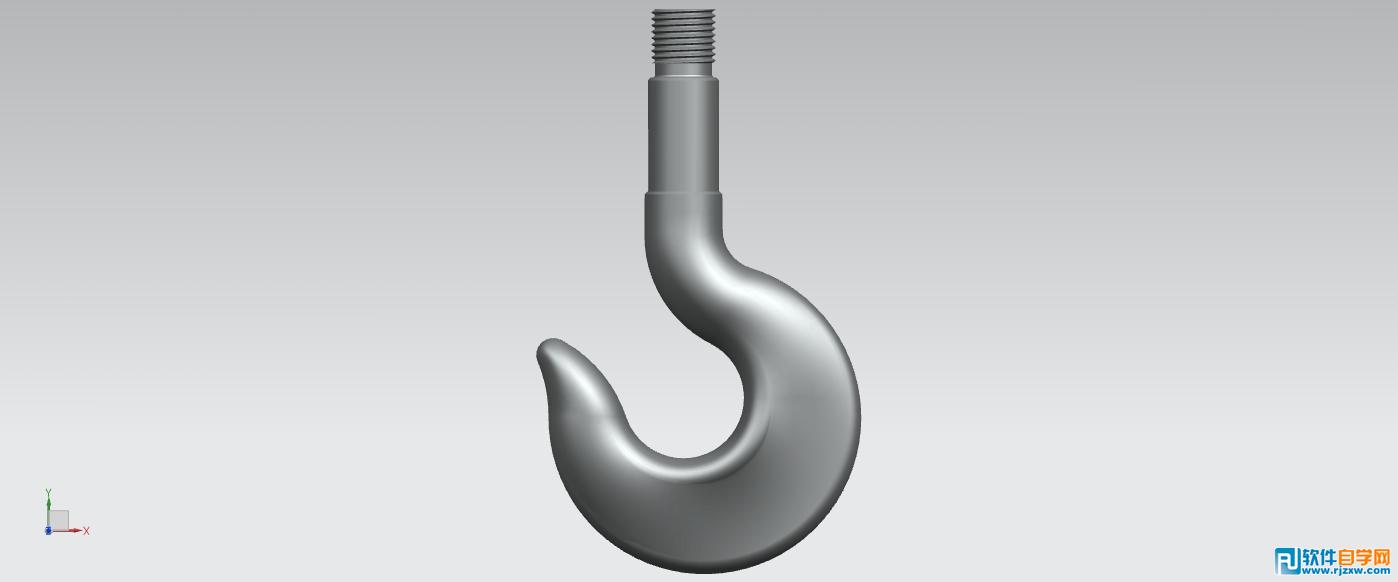

    吊钩制作完成。
